Наверняка, у многих из вас где-нибудь припасен раритетный ноутбук, который просто пылится без дела, с ужасом ожидая следующей капитальной уборки, когда, возможно, он переедет жить на свалку. Но ему можно дать вторую жизнь, переделав в фоторамку. Решено: делаем фоторамку, да не простую, а цифровую.

У моего ноута был сломан корпус, да так, что по прямому назначению использовать его уже не представлялось возможным: экран отломился от креплений. Но железо было в полном порядке, и у меня бы никогда не поднялась рука выкинуть девайс, который в свое время стоил очень немалых денег. Вот тут то мне и пришла идея сделать фоторамку.

Загорелись желанием? Прошу под кат!

---

Характеристики ноутбука IBM ThinkPad i series:

• Процессор Intel Celeron 600 MHz
• Оперативная память 32 мегабайта, расширяется аж до 128!
• Жесткий диск 6 Gb
• Экран 800x600
• Полный набор интерфейсов — Ethernet (вроде 10 мегабит), VGA, USB 1.1 x 2
• ОС Windows ME

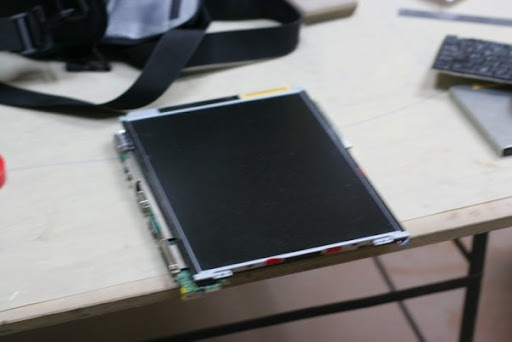

К сожалению фотографий в первозданном виде не сохранилось. Только внутренности без корпуса. Экран лежит на нижней части материнской платы, позже он будет располагаться примерно так:

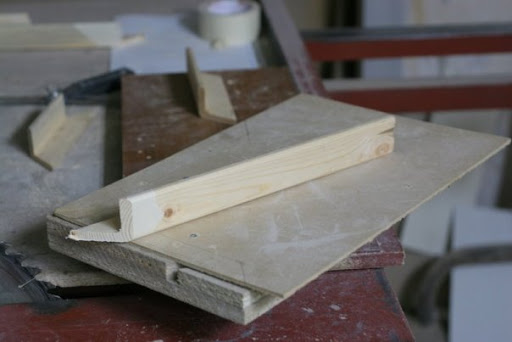

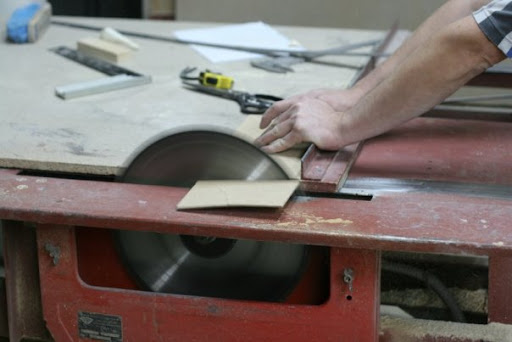

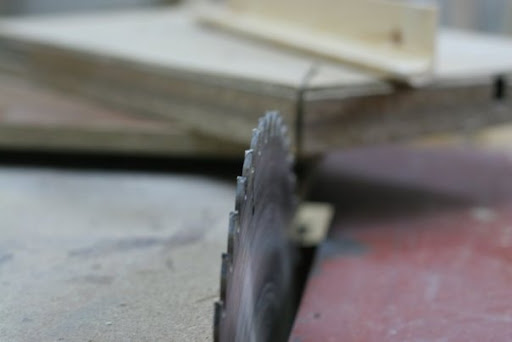

Я измерил размеры внутренней рамки экрана, получилось 235 х 302 мм. Напиливаем Г-образный деревянный профиль под углом 45 градусов, учитывая размеры экрана. Нужно учитывать не металлическую рамку экрана, а его рабочую область, она на пару миллиметров меньше.





Пилить ножовкой не советую, скорее всего, получится криво. Идеальный вариант — циркулярная пила, угол которой можно регулировать (не знаю, как она называется), но можно и обычным станком. Края рамки закруглены фрезой, но можно и наждачной бумагой.

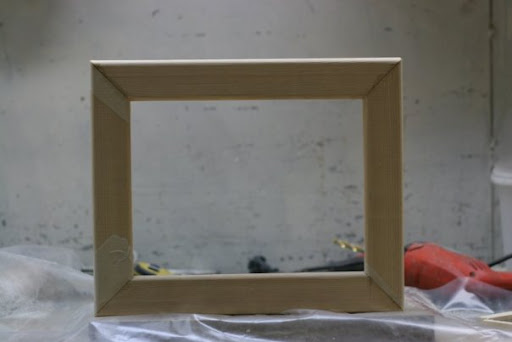

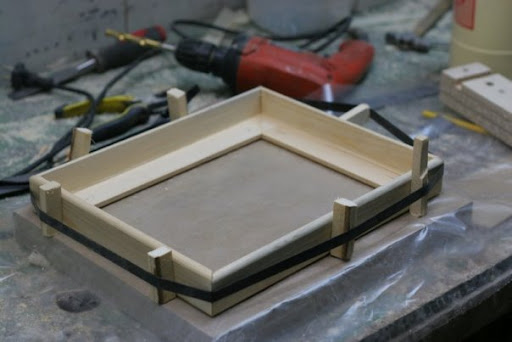

Напилил, склеил с помощью ПВА, оставил на ночь. Вот что получилось на следующий день:

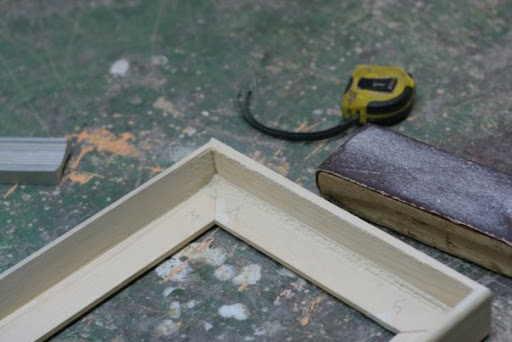

Обрабатываем наждачкой, сначала грубой убираем остатки клея и сглаживаем углы, потом — мелкой:

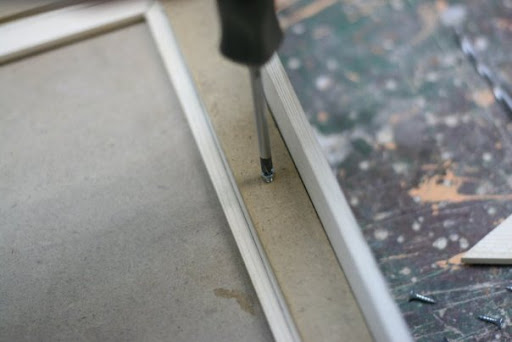

Затем прикручиваем бруски, между которыми будет держаться экран. С каждой стороны делаем зазоры, примерно 1-1.5 мм, чтобы экран можно было точно позиционировать. Потом его можно закрепить скотчем или распереть маленькими щепками.

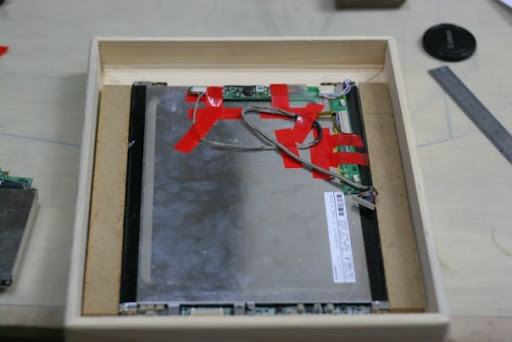

Монитор размещен таким образом(провода и маленькие платы закреплены изолентой временно)

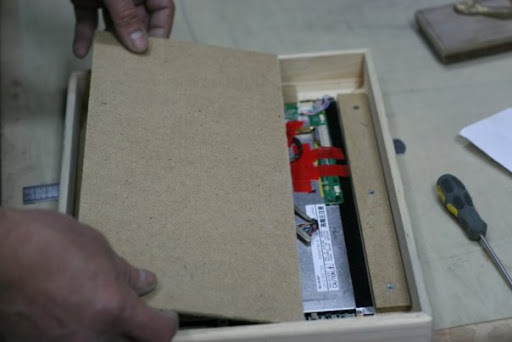

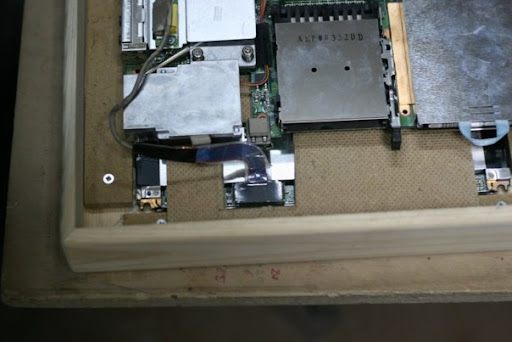

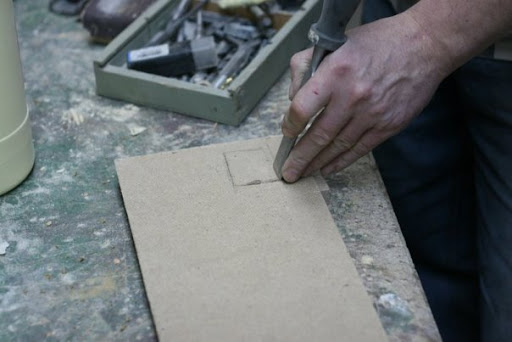

Из того, что попало под руку была выпилена деталь, держащая монитор. На нее-же будет крепится материнская плата. Заодно прорезаем стамеской дырку под шлейф монитора:









Поскольку ноут без клавиатуры работать не может (оставляем её из-за кнопки включения), то крепим её. К ней прикручивается материнская плата и та плашка, которая держит дисплей.

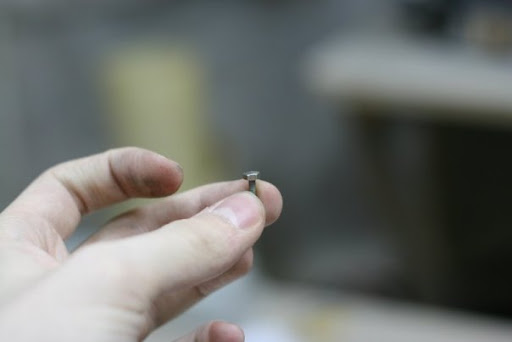

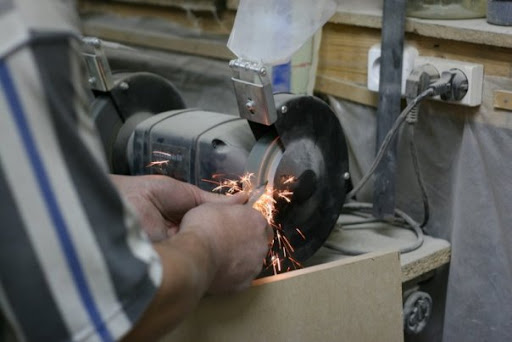

Поскольку оригинальные винтики были выкинуты нафиг, их пришлось изготавливать самому. В куче хлама удачно нашлись два очень длинных винтика с подходящей резьбой. Они были обрезаны, на них навернута гайка и обточена на круговом наждаке:



Чтобы не повредить резьбу, винтики держим только через прокладку.

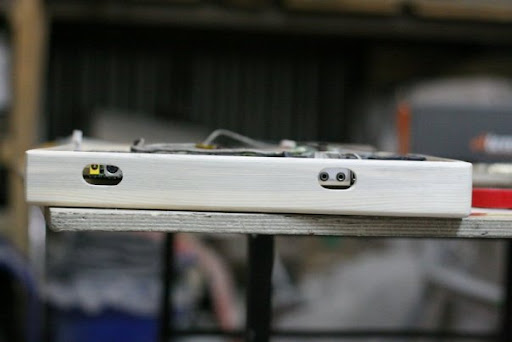

Сверлим дырки под разъемы. Острые сверла — счастье для любой дрели :)







Финальная сборка. Прикручиваем две дополнительные платы — трансформатор подсветки монитора и плату с индикаторными светодиодами.

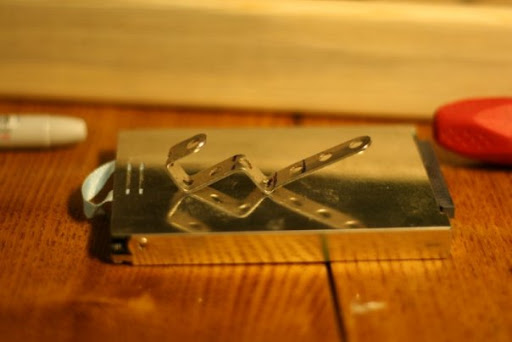

Из металлического конструктора делаем скобу, которая будет держать жесткий диск, иначе он вываливается:

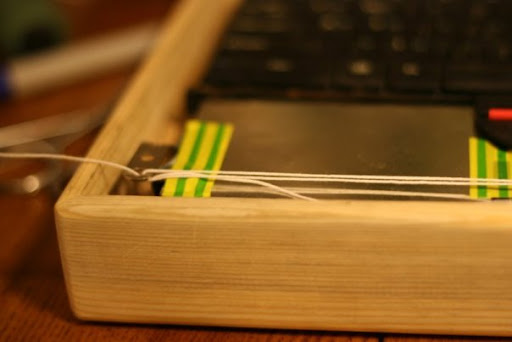

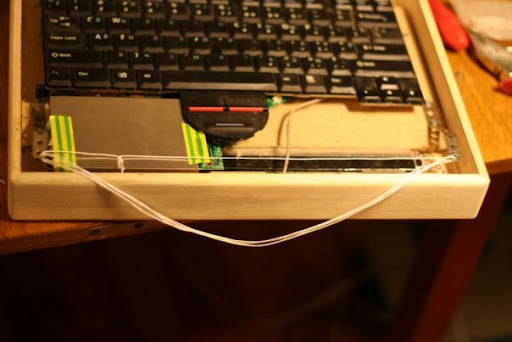

Из тех же деталей делаем скобы, к которым привяжется веревка, на случай, если рамку захочется повесить на стену.





Вот и готово!

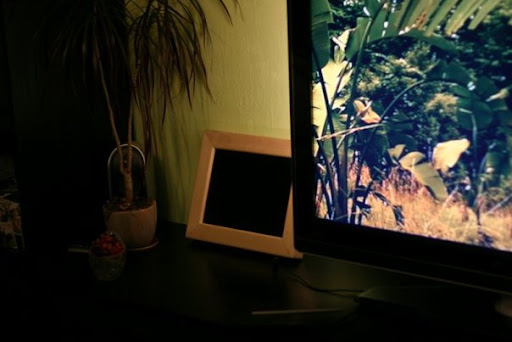

Далее несколько фотографий из интерьера:



Рядом со старшим братом:



Во включенном состоянии:



Осталось только покрасить корпус прозрачным лаком и настроить ПО для просмотра картинок в режиме слайд-шоу, чтобы все нужные программы запускалось при старте Windows, и сразу начинали крутить фотографии. Кстати, фотографии это не единственное применение девайсу, ведь он работает под полноценной ОС!
На работы было затрачено два дня, или, примерно 11 часов работы, больше всего времени заняло создание самой деревянной рамы, которую, с тем же успехом, можно было заказать в багетной мастерской. Но ведь это же не наш метод! :)
