Хотелось бы рассказать уважаемой аудитории Хабра историю прокладки одного кабеля по Средиземному морю в Египте.
Начну пожалуй с одного из моих рабочих дней. Ниже на фотографии я (сотрудник компании HP) и Мохамед (сотрудник египетской телекоммуникационной компании MENA). Фотографировал нас Виктор Яценко — мой коллега. Сзади нас Средиземное море, а стоим мы на бетонном блоке, внутри которого находится соединительное оборудование. Именно тут соединяется кабель: та часть, что проложена в море и его другая часть — с суши, из узлового офиса.
В Египте на сегодняшний день 9 кабельных проектов в Средиземном и Красном морях, из них 5 находятся в стадии монтирования (со слов инженеров компании MENA). Все проекты ведет Египетская телекоммуникационная компания (государственная, кстати). Все ключевые объекты инфраструктуры охраняются военными (стройка, где я работал, тоже вскоре будет под охраной).
Кабель, о котором буду я говорить, соединяет Мессину (Италия) и Александрию (Египет) напрямую через море. Длина его — примерно 1500 км. Примерные места соединения можно посмотреть на Яндекс картах. Прокладкой кабеля занималась компания Alcatel ещё в октябре-ноябре прошлого года, сейчас её сотрудники занимаются конфигурацией магистрального оборудования и гоняют различные тесты. Узловой офис компании MENA находится в деревне Abou Talat вблизи Александрии, почти на берегу моря. Пешком до моря около 5 минут.

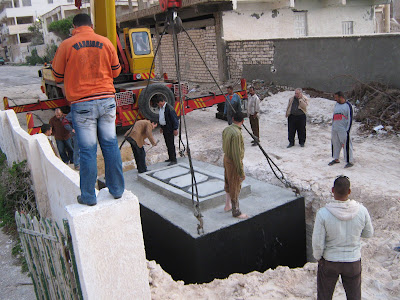

11 ноября начались работы по соединению кабелей, той части, что в море и той, что на берегу. Сначала был заложен бункер, тот самый, который изображен на первой фотографии в посте.
Затем начали подтягивать кабель с корабля. Он находился в ~2км от берега (тут мелководье). В море кабель просто лежит на дне, но в прибрежной зоне его закапывают на глубину до 1-2 метров. Кабель — это ни что иное как связка из 4 (как я понял) «проводов» толщиной с руку. Сам «провод» состоит из волокна, которую оборачивает медь ( нужна для передачи электричества повторителям ) и изолятора. Все 4 провода обвиты вокруг металлического троса и именно за металлически трос вытягивают кабель из моря на видео ниже:
На видеоролике ниже уже виднеется и сам кабель, он помечен шариками:
Тут уже можно рассмотреть место крепления кабеля с корабля и цепи, которой его вытягивали к берегу:
Затем кабель тянут к бетонному блоку, где позже «сварят» с кабелем, который на берегу:

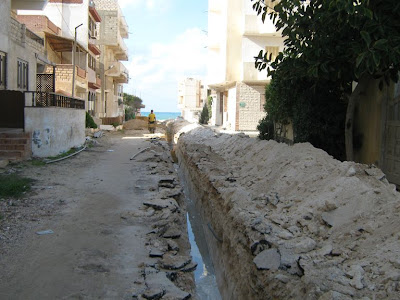

Фотографии ниже показывают кабель со стороны офиса. На первой фотографии он будет зарыт в канаву.

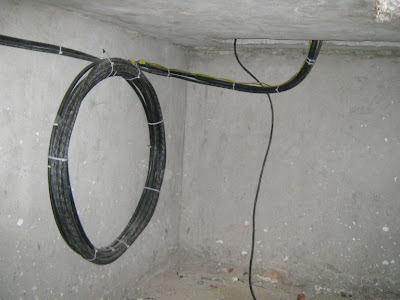

Эта фотография показывает кабель под зданием:

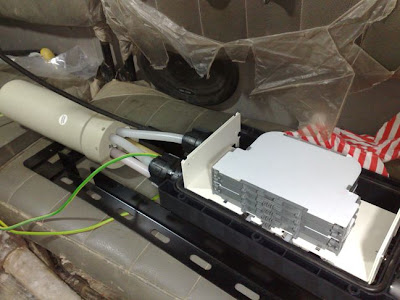

Тут кабель уже подключен

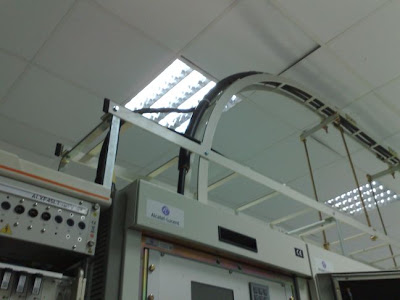

А вот так вот он выглядит на самом оборудовании.
Собственно это всё. Кстати производство этой кабельной системы засняли и сами алкателевцы. Вот их официальное видео. Очень интересное, особенно размеры повторителей
Об участии компании HP в этом проекте, я постараюсь рассказать в следующем посте.
Начну пожалуй с одного из моих рабочих дней. Ниже на фотографии я (сотрудник компании HP) и Мохамед (сотрудник египетской телекоммуникационной компании MENA). Фотографировал нас Виктор Яценко — мой коллега. Сзади нас Средиземное море, а стоим мы на бетонном блоке, внутри которого находится соединительное оборудование. Именно тут соединяется кабель: та часть, что проложена в море и его другая часть — с суши, из узлового офиса.
В Египте на сегодняшний день 9 кабельных проектов в Средиземном и Красном морях, из них 5 находятся в стадии монтирования (со слов инженеров компании MENA). Все проекты ведет Египетская телекоммуникационная компания (государственная, кстати). Все ключевые объекты инфраструктуры охраняются военными (стройка, где я работал, тоже вскоре будет под охраной).
Кабель, о котором буду я говорить, соединяет Мессину (Италия) и Александрию (Египет) напрямую через море. Длина его — примерно 1500 км. Примерные места соединения можно посмотреть на Яндекс картах. Прокладкой кабеля занималась компания Alcatel ещё в октябре-ноябре прошлого года, сейчас её сотрудники занимаются конфигурацией магистрального оборудования и гоняют различные тесты. Узловой офис компании MENA находится в деревне Abou Talat вблизи Александрии, почти на берегу моря. Пешком до моря около 5 минут.
11 ноября начались работы по соединению кабелей, той части, что в море и той, что на берегу. Сначала был заложен бункер, тот самый, который изображен на первой фотографии в посте.
Затем начали подтягивать кабель с корабля. Он находился в ~2км от берега (тут мелководье). В море кабель просто лежит на дне, но в прибрежной зоне его закапывают на глубину до 1-2 метров. Кабель — это ни что иное как связка из 4 (как я понял) «проводов» толщиной с руку. Сам «провод» состоит из волокна, которую оборачивает медь ( нужна для передачи электричества повторителям ) и изолятора. Все 4 провода обвиты вокруг металлического троса и именно за металлически трос вытягивают кабель из моря на видео ниже:
На видеоролике ниже уже виднеется и сам кабель, он помечен шариками:
Тут уже можно рассмотреть место крепления кабеля с корабля и цепи, которой его вытягивали к берегу:
Затем кабель тянут к бетонному блоку, где позже «сварят» с кабелем, который на берегу:
Фотографии ниже показывают кабель со стороны офиса. На первой фотографии он будет зарыт в канаву.
Эта фотография показывает кабель под зданием:
Тут кабель уже подключен
А вот так вот он выглядит на самом оборудовании.
Собственно это всё. Кстати производство этой кабельной системы засняли и сами алкателевцы. Вот их официальное видео. Очень интересное, особенно размеры повторителей
Об участии компании HP в этом проекте, я постараюсь рассказать в следующем посте.
комментарии (45)
А зачем так далеко тянуть? Почему нельзя было с Италии до Ливии а потом до Египта по суше? или прямиком с Греции до Египта?
Сухопутная часть закопана в грунте. Бункер под военной охраной.
подразумевалась ситуация: вандал в акваланге опускается в прибрежной зоне, откапывает кабель и намеренно повреждает его. «откопать» 1 метр прибрежного грунта под водой не составит труда. с таким же успехом, со временем, его может размыть водными течениями и проч.
Хотя если цель поставлено, то конечно можно.
Но 100% не ручаюсь :)
www.arabianbusiness.com/510132-internet-problems-continue-with-fourth-cable-break?ln=en
Далее, в нашем случае, звонят в Alcatel заказываю специальный корабль, аренда которого не по-суточная, а по-часовая и уже команда инженеров на корабле отправляется на поиски поврежденного участка кабеля, в предполагаемый район.
Сколько у него срок эксплуатации интересно?
Кроме того, если грубо прикинуть что гигабит равен 130 мегабайтам/сек, то нынешние накопители аля винчестеры не дотягивают до такой производительности. А гламурные ssd еще слишком дороги и недолговечны.
Даже чтобы банально сравнять скорость локального жесткого диска (~80 МБ/сек) и сеть надо скорость ~0.5 ГБ/сек.
приведите пример хотя бы одного.
а прибрежная зона тоже под охраной?
Ну с момента появления CD-диска прошло 30 лет, а диаметр не изменился. Однако, это не мешает туда засунуть Blu-ray, который скоро обещают довести до 200 гб. Так что я думаю будущее найдет способы использовать одну жилу в тыщу раз эффективней, а не класть гигантские трубопроводы из оптики ;)
