Раритетный ноутбук Microsystems MS-21C-E

Волею случая и почты россии в руки попалась замечательная железяка — раритетный ноутбук Microsystems MS-21C-E.
Выглядит это чудо техники так:


Cостояние на момент попадания ко мне было довольно убитое,
но после профилактической разборки машинка работает как положено.

Примерная конфигурация:
CPU i8086 8Mhz, RAM 640Kb, также наличествует загрузочный ROM диск с DOS 3.10
Размер матрицы вполне приличные 10" с соотношением сторон 16/9
Также обладает уникальной по современным меркам возможностью питаться батарейками АА.

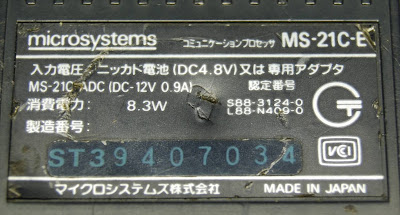

Выпущен он был в Японии в районе 83-86 года, точную дату установить не удалось.
Единственное упоминание в сети было найдено тут


Дизайн довольно обычен по тем временам: серая прямоугольная коробочка :)
Что интересно разъем питания находится спереди, никогда не встречал такого решения в ноутбуках, хотя в то время возможно это было стандартным решением.
Также впереди находится(находился) аппаратный выключатель питания, слот для карт, и кнопка ресет (маленькое полукруглое отверстие справа).

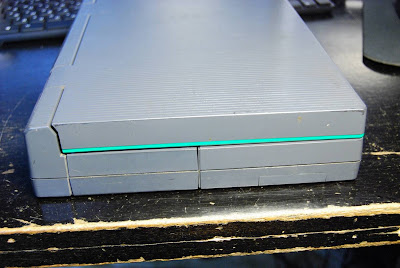

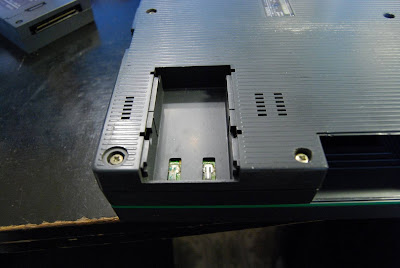

Слева ничего примечательного, кроме отсека для питания.

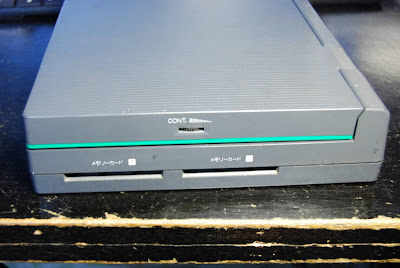

Справа аппратный регулятор контрастности монитора и два слота карт памяти или слоты расширения неизвестного формата.

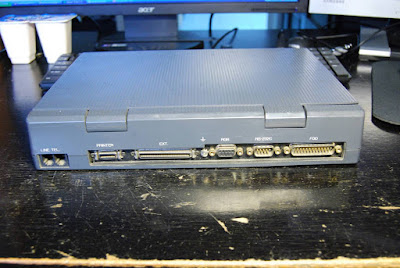

На задней панели неслабый набор портов, которому могу позавидовать и многие современные ноутбуки:
Слева направо: разъемы модема, порт для принтера, неизвестный разъем расширения(предполагаю что для док-станции или внешнего жесткого диска), болт заземления (!), разъем MDA монитора, COM порт и внешний дисковод.

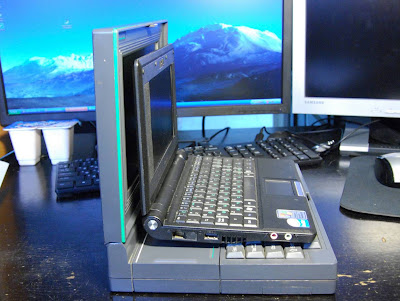

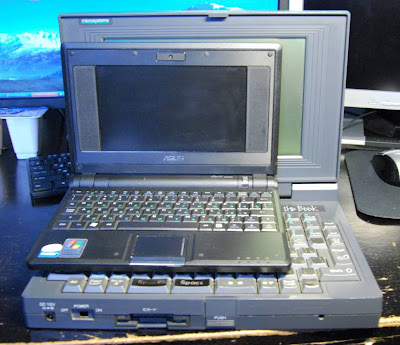

Для сравнения рядом — Asus EEE PC 701



Находим в закромах подходящий БП и запускаем.

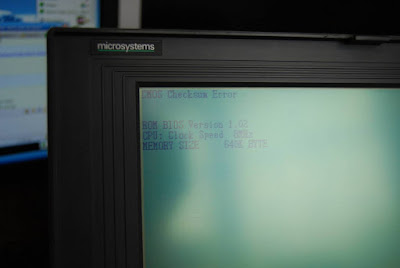

Батареечка биос за столько времени естественно умерла, и привычного меню настройки биоса в нем не нашлось

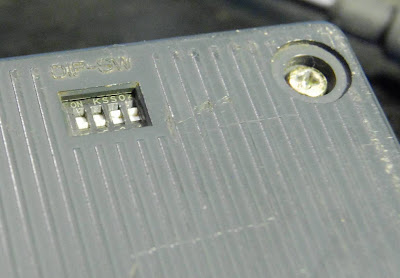

Соответственно настройки изменяются дип переключателями на дне корпуса.

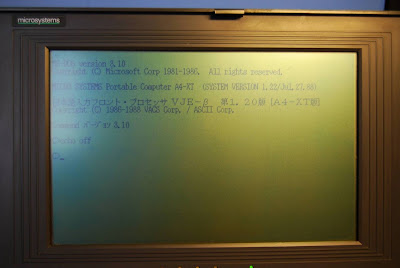

Любуемся на гордый японский DOS 3.10

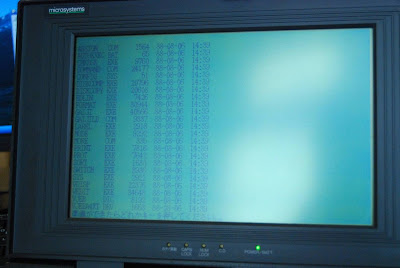

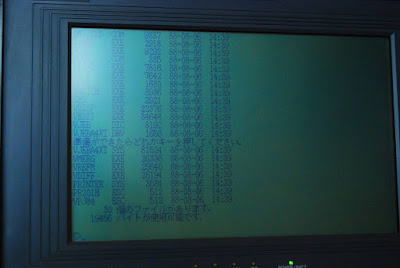

И на содержимое диска С

Полюбовавшись, как любой порядочный железячник, я решил разобрать и
посмотреть что же там такого интересного внутри (ну и всем показать заодно).

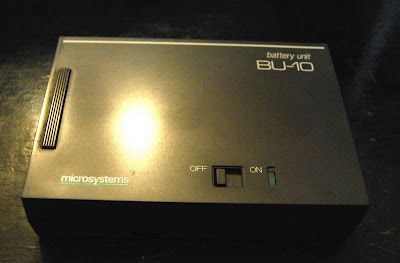

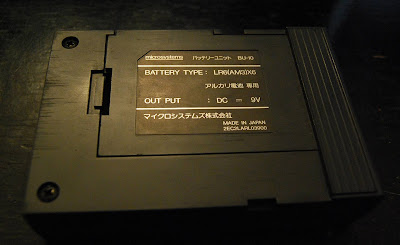

Начать решил с маленькой коробочки батарейного блока.

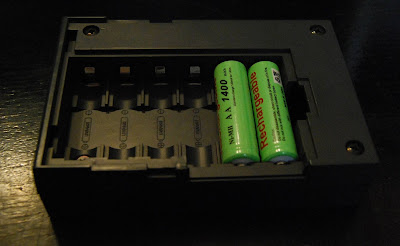

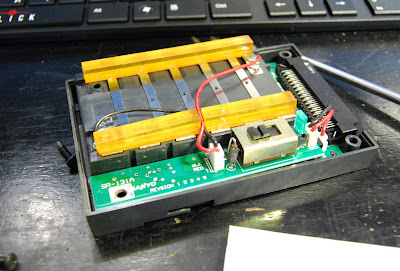

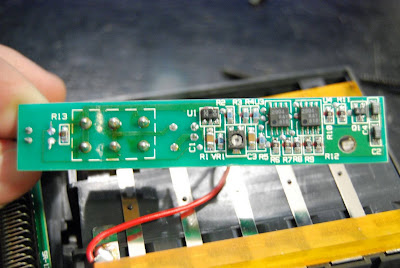

В ней обнаружилось 6 слотов для батареек, стабилизатор и громадный разъем на полсотни контактов.



Также был обнаружен неизвестный слотик с контактами, скорее всего там обитал резервный аккумулятор, необходимый для работы во время смены батареек в основном модуле.
Берем в руки отвертку, вскрываем и…




Все легко и просто разбирается без всяких защелок.

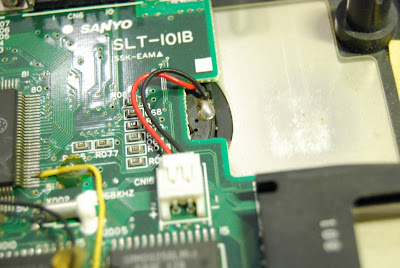

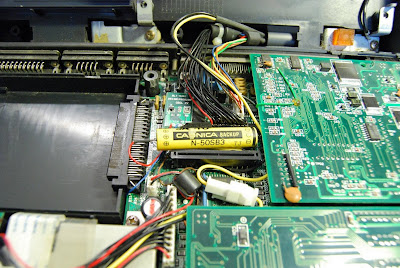

Желтенькая батареечка — резервное питание биос.

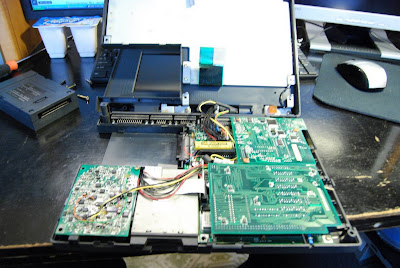

Платки растут в 2 этажа на штырьевых разъемах.

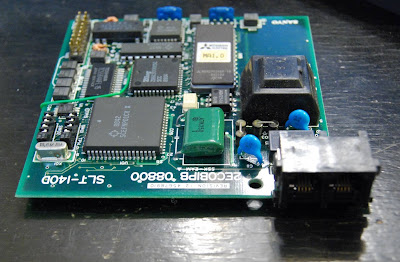

Тут мы видим зверский модем :) скорость явно около 2400.

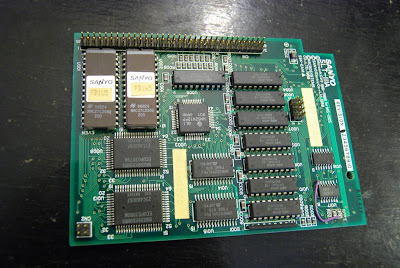

ROM диск и оперативная память.

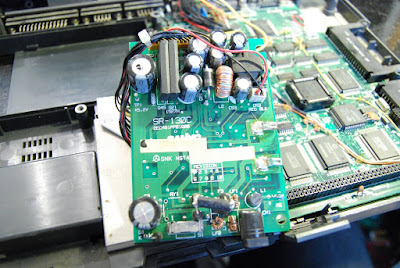

Блок питания.

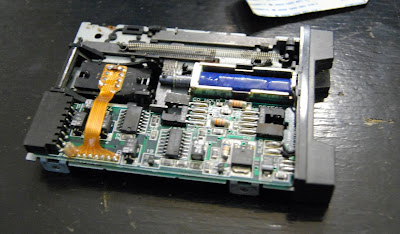

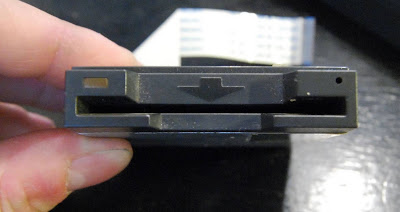

Сверхмощный картридер с электромеханическим приводом, карточки для него должны быть похожи форматом на стандартные банковские.

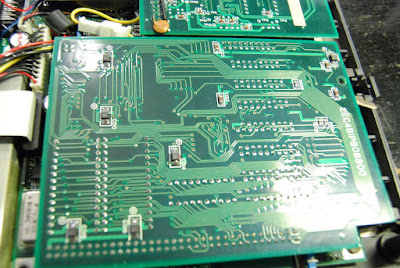

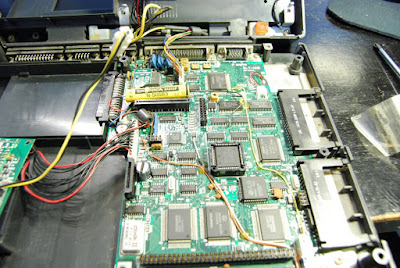

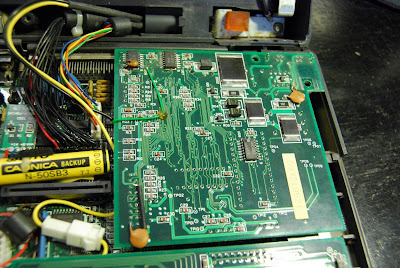

Ну и собственно материнская плата.



Акустическая система типа PC Speaker :)

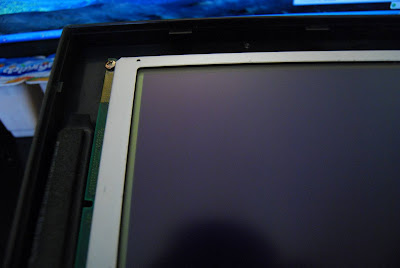

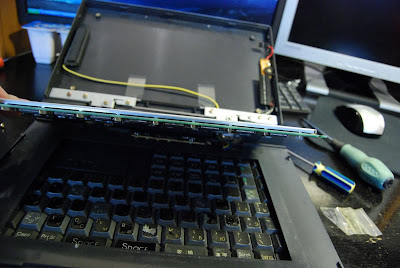

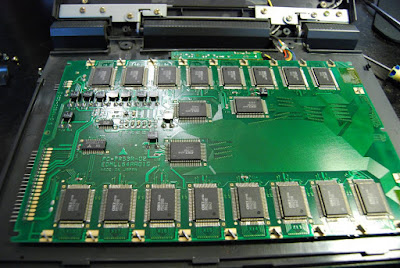

Разбираем монитор…

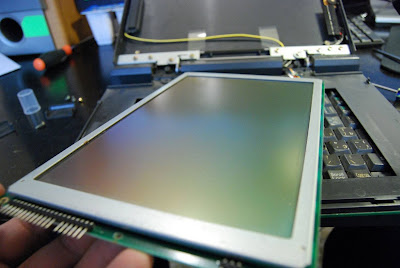

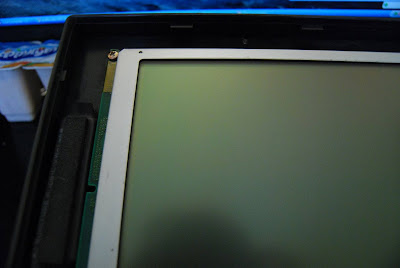

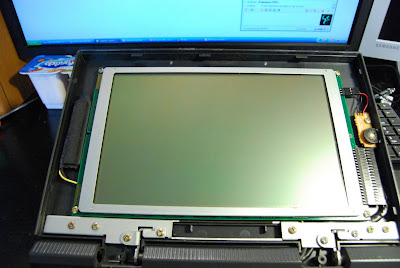

Снимаем матрицу.

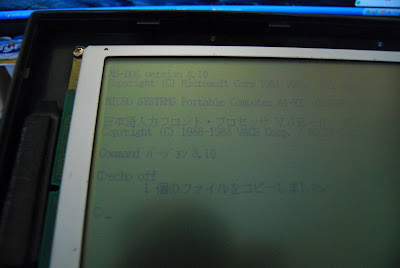

Посмотрели можно и собрать и опробовать все ли живое после разборки.



Аппаратный регулятор контраста интересная вещь:)

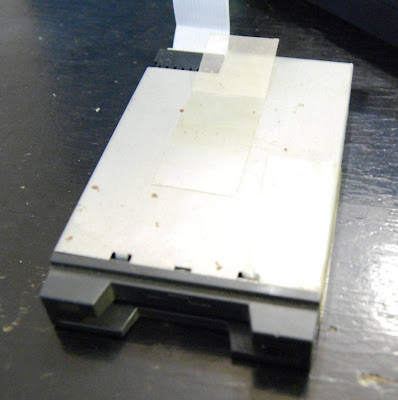

После изучения просторов сети был найден способ допиливания обычного 3.5" флоппика для прикручивания к данному аппарату,
чем и планирую заняться в дальнейшем.
